其他標準聯軸器

當前位置：網站首頁 > 部分產品與參數 > 其他標準聯軸器

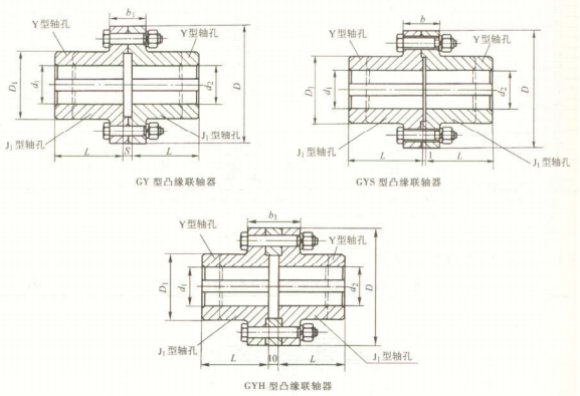

GY、GYS、GYH 型凸緣聯軸器基本參數和主要尺寸 / mm
型號	公稱轉矩 Tn N·m	許用轉速 [n] r/min	軸孔直徑 d1 、d2	軸孔長度 L		D	D1	b	b1	S	轉動慣量 I kg·m2	重量 m kg
				Y	J1
GY1 GYS1 GYH1	25	12000	12、14	32	27	80	30	26	42	6	0.0008	1.16
			16、18、19	42	30
GY2 GYS2 GYH2	63	10000	16、18、19	42	30	90	40	28	44	6	0.0015	1.72
			20、22、24	52	38
			25	62	44
GY3 GYS3 GYH3	112	9500	20、22、24	52	38	100	45	30	46	6	0.0025	2.38
			25、28	62	44
GY、GYS、GYH 型凸緣聯軸器基本參數和主要尺寸 / mm
型號	公稱轉矩 Tn N·m	許用轉速 [n] r/min	軸孔直徑 d1 、d2	軸孔長度 L		D	D1	b	b1	S	轉動慣量 I kg·m2	重量 m kg
				Y	J1
GY4 GYS4 GYH4	224	9000	25、28	62	44	105	55	32	48	6	0.003	3.15
			30、32、35	82	60
GY5 GYS5 GYH5	400	8000	30、32、35、38	82	60	120	68	36	52	8	0.007	5.43
			40、42	112	84
GY6 GYS6 GYH6	900	6800	38	82	60	140	80	40	56	8	0.015	7.59
			40、42、45、48、50	112	84
GY7 GYS7 GYH7	1600	6000	48、50、55、56	112	84	160	100	40	56	8	0.031	13.1
			60、63	142	107
GY8 GYS8 GYH8	3150	4800	60、63、65、70、71、 75	142	107	200	130	50	68	10	0.103	27.5
			80	172	132
GY9 GYS9 GYH9	6300	3600	75	142	107	260	160	66	84	10	0.319	47.8
			80、85、90、95	172	132
			100	212	167
GY10 GYS10 GYH10	10000	3200	90、95	172	132	300	200	72	90	10	0.720	82.0
			100、110、120、125	212	167
GY11 GYS11 GYH11	25000	2500	120、125	212	167	380	260	80	98	10	2.278	162.2
			130、140、150	252	202
			160	302	242
GY12 GYS12 GYH12	50000	2000	150	252	202	460	320	92	112	12	5.923	285.6
			160、170、180	302	242
			190、200	353	282
GY13 GYS13 GYH13	100000	1000	190、200、220	352	282	590	400	110	130	12	19.978	611.9
			240、250	410	330
