SWCBH 型萬向聯軸器

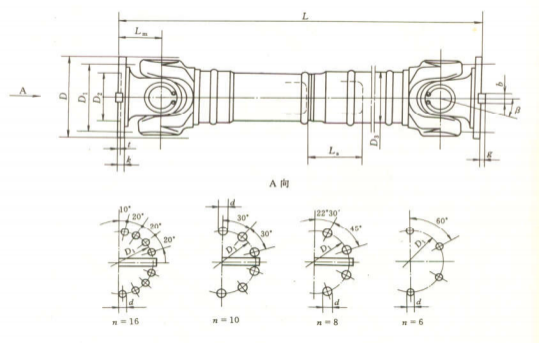

SWC BH 型標準伸縮焊接式萬向聯軸器基本參數和主要尺寸 / mm
型號	回轉 直徑 D	公稱轉矩 Tn kN·m	疲勞轉矩 Tf kN·m	軸線折角 ≤β (o)	伸縮量 LS	Lmin	D1 (js11)	D2 (H7)	D3	Lm	n-d	k	t	b (h9)	g	質量 m kg
																Lmin	增長 100
SWC100BH	100	1.25	1.63	25	55	390	84	57	60	55	6-9	7	2.5			6.1	0.35
SWC120BH	120	2.5	1.25	25	80	485	102	75	70	65	8- 11	8	2.5			10.8	0.55
SWC150BH	150	5	2.5	25	80	590	130	90	89	80	8- 13	10	3			24.5	0.85
SWC180BH	180	12.5	6.3	25	100	810	155	105	114	110	8- 17	17	5			70	2.8
SWC225BH	225	40	20	15	140	920	196	135	152	120	8- 17	20	5	32	9	122	4.9
SWC250BH	250	63	31.5	15	140	1035	218	150	168	140	8- 19	25	6	40	12.5	172	5.3
SWC285BH	285	90	45	15	140	1190	245	170	194	160	8-21	27	7	40	15	263	6.3
SWC315BH	315	125	63	15	140	1315	280	185	219	180	10-23	32	8	40	15	382	8
SWC350BH	350	180	90	15	150	1410	310	210	267	194	10-23	35	8	50	16	582	15
SWC390BH	390	250	125	15	170	1590	345	235	267	215	10-25	40	8	70	18	738	15
SWC440BH	440	355	180	15	190	1875	390	255	325	260	16-28	42	10	80	20	1190	21.7
SWC490BH	490	500	250	15	190	1985	435	275	325	270	13-31	47	12	90	22.5	1452	21.7
SWC550BH	550	710	355	15	240	2300	492	320	426	305	16-31	50	12	100	22.5	2380	34
