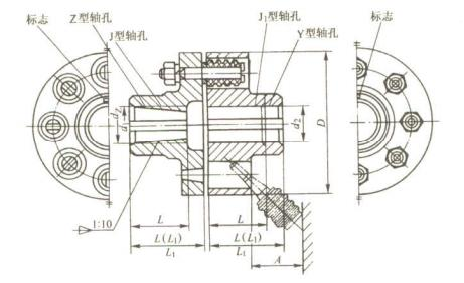

LT型彈性套柱銷聯軸器

LT 型彈性套柱銷聯軸器基本參數和主要尺寸 / mm
型號	公稱轉矩 Tn N·m	許用轉速 [n] r/min	軸孔直徑 d1 、d2 、dz	軸孔長度				D	A	轉動慣量 I kg·m2	重量 m kg
				Y 型	J、J1 、Z 型		L 推薦
				L	L1	L
LT1	6.3	8800	9	20	14	—	25	71	18	0.0005	0.82
			10、11	25	17
			12、14	32	20
LT2	16	7600	12、14	32	20	—	35	80	18	0.0008	1.2
			16、18、19	42	30	42
LT3	31.5	6300	16、18、19	42	30	42	38	95	35	0.0023	2.2
			20、22	52	38	52
LT4	63	5700	20、22、24	52	38	52	40	106	35	0.0037	2.84
			25、28	62	44	62
LT5	125	4600	25、28	62	44	62	50	130	45	0.012	6.05
			30、32、35	82	60	82
LT6	250	3800	32、35、38	82	60	82	55	160	45	0.028	9.75
			40、42	112	84	112
LT7	500	3600	40、42、45、48	112	84	112	65	190	45	0.055	14.01
LT8	710	3000	45、48、50、55、56	112	84	112	70	224	65	0.34	23.12
			60、63	142	107	142
LT9	1000	2850	55、55、56	112	84	142	80	250	65	0.213	30.69
			60、63、65、70、71	142	107	142
LT10	2000	2300	63、65、70、71、75	142	107	142	100	315	80	0.660	61.40
			80、85、90、95	172	132	172
LT 型彈性套柱銷聯軸器基本參數和主要尺寸 / mm
型號	公稱轉矩 Tn N·m	許用轉速 [n] r/min	軸孔直徑 d1 、d2 、dz	軸孔長度				D	A	轉動慣量 I kg·m2	重量 m kg
				Y 型	J、J1 、Z 型		L 推薦
				L	L1	L
LT11	4000	1800	80、85、90、95	172	132	172	115	400	100	2.122	120.7
			100、110	212	167	212
LT12	8000	1450	100、110、120、125	212	167	212	135	475	130	5.39	210.34
			130	252	202	252
LT13	16000	1130	120、125	212	167	212	160	600	180	17.580	419.36
			130、140、150	252	202	252
			160、170	302	242	302
