JS型徑向安裝罩殼蛇形彈簧聯軸器

當前位置：網站首頁 > 部分產品與參數 > JS型徑向安裝罩殼蛇形彈簧聯軸器

JS型徑向安裝罩殼蛇形彈簧聯軸器

發布時間：2024-05-27 來源：本站瀏覽量：次

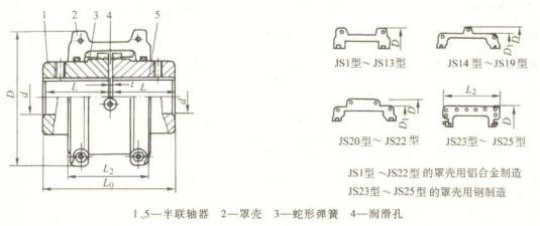

JS 型徑向安裝罩殼蛇形彈簧聯軸器

JS 型徑向安裝罩殼蛇形彈簧聯軸器基本參數和主要尺寸 / mm
型號	公稱轉矩 Tn N·m	許用轉速 [n] r/min	軸孔直徑 d	軸孔長度 L	總長 L0	L2	D	D1	間隙 t	潤滑油 kg	轉動慣量 I kg·m2	重量 m kg
JS1	45	4500	18、19	47	97	66	95	—	3	0.0272	0.00141	1.91
			20、22、24
			25、28
JS2	140	4500	22、24	47	97	68	105		3	0.0408	0.00223	2.59
			25、28
			30、32、35
JS3	224	4500	25、28	50	103	70	115	—	3	0.0544	0.00327	3.36
			30、32、35、38
			40、42
JS4	400	4500	32、35、38	60	123	80	130	—	3	0.068	0.00727	5.44
			40、42、45、48、50
JS5	630	4350	40、42、45、48、50、55、56	63	129	92	150	—	3	0.0862	0.0119	7.26
JS6	900	4125	48、50、55、56	76	155	95	160	—	3	0.113	0.0185	10.4
			60、63、65
JS7	1800	3600	55、56	89	181	116	190	—	3	0.172	0.0451	17.7
			60、63、65、70、71、75
			80
			65、70、71、75
	3150	3600	80、85、90、95	98					3	0.254	0.0787	25.4
JS9	5600	2440	75	120	245	155	250	—	5	0.426	0.178	42.2
			80、85、90、95
			100、110
JS10	8000	2250	85、90、95	127	259	162	270	—	5	0.508	0.27	54.4
			100、110、120
JS11	12500	2025	90、95	149	304	192	310	—	6	0.735	0.514	81.2
			100、110、120、125
			130、140
JS12	18000	1800	110 、120、125	162	330	195	346	—	6	0.907	0.989	121
			130、140、（150）
			160、170
JS13	25000	1600	120、125	184	374	201	384	—	—	1.13	1.85	178
			130、140、150						6
			160、170、180
			190、200
JS 型徑向安裝罩殼蛇形彈簧聯軸器基本參數和主要尺寸 / mm
型號	公稱轉矩 Tn N·m	許用轉速 [n] r/min	軸孔直徑 d	軸孔長度 L	總長 L0	L2	D	D1	間隙 t	潤滑油 kg	轉動慣量 I kg·m2	重量 m kg
JS14	35500	1500	140、150	183	372	271	450	391	6	1.95	3.49	227
			160、170、180
			190、200
JS15	50000	1300	160、170、180	198	402	279	500	431	6	2.81	5.82	309
			190、200、220
			240
JS16	63000	1200	180	216	438	304	566	487	6	3.49	10.4	448
			190、200、220
			240、250、260
			280
JS17	90000	1100	200、220	239	484	322	630	555	6	3.76	18.3	619
			240、250、260
			280
JS18	125000	1000	240、250、260	260	526	325	675	608	6	4.4	26.1	776
			280、300、320
JS19	160000	900	280、300、320	280	566	355	756	660	6	5.62	43.5	1057
			340、360
JS20	224000	820	300、320	305	623	432	845	751	13	10.53	75.5	1424
			340、360、380
JS21	315000	730	320	325	663	490	920	822	13	16.1	113	1785
			340、360、380
			400、420
JS22	400000	680	340、360、380	345	703	546	1000	905	13	24.06	175	2267
			400、420、440、450
JS23	500000	630	360、380	268	749	648	1087	—	13	33.82	339	2950
			400、420、440、460、480
JS24	630000	580	400、420、440、460	401	815	698	1180	—	13	50.17	524	3833
JS25	800000	540	420、440、460、480、500	432	877	762	1260	—	13	67.24	711	4682
